SPIブリッジ機能

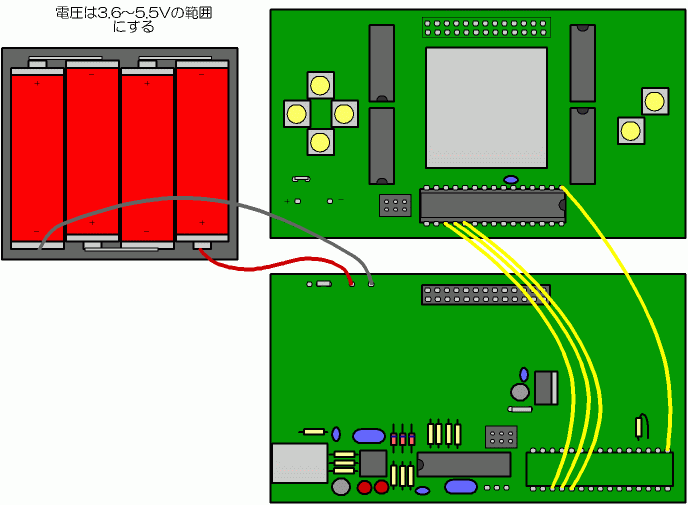

接続方法です。
◆ 下準備として、AVRマイコン「AT90S2313」にSPIブリッジ用のファームウェアのHEXファイル「ser2spi.hex」を書き込みます（Bセットは書き込み済みで販売）。HEXファイルはChaNさんのページから入手しておきます。 マイコンは「AT90S2313」の代わりに「ATtiny2313」でも使えます。 CPUクロックは外部発振に設定します。

◆ 「AT90S2313」はグリーンカードのU2に取り付けます。
USB用のICはバスパワーで動きます。

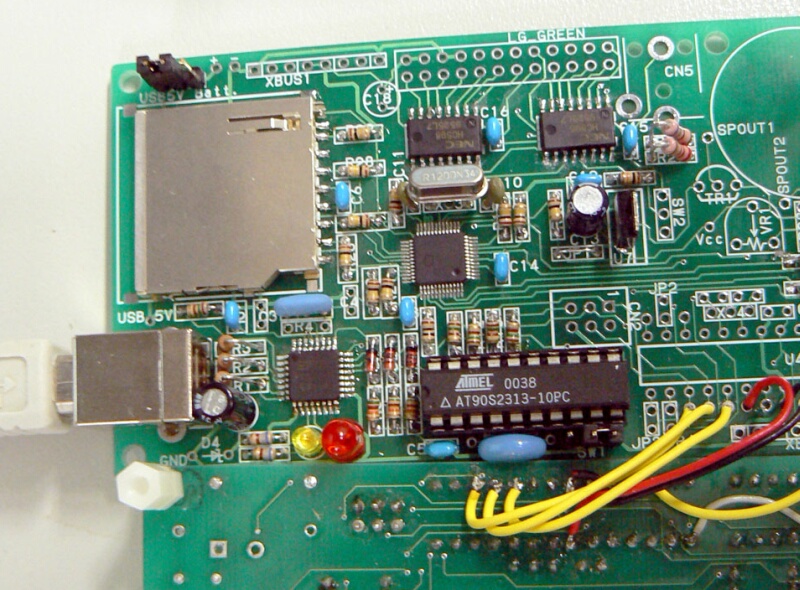

◆ USBのバスパワーでマイコンを動かす場合には、左上のジャンパを「USB」側に設定します。 三端子レギュレータを使う場合にはJP1をショートします。 USBの5Vが3.3Vに落ちてマイコンを動かします。

◆ バスパワーで動いてます。

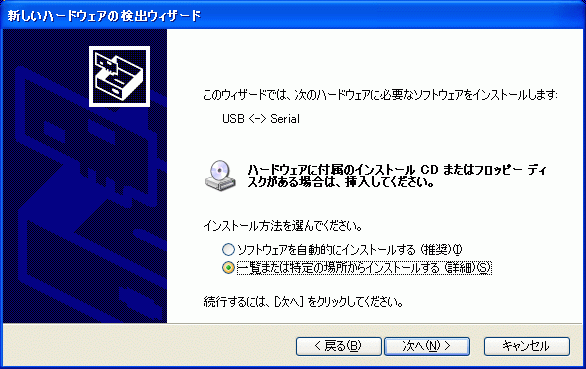

◆ USBポートに接続して、Windowsが最初に認識した場合。 「USB ＜-＞ Serial」と表示され、ドライバのインストール画面へ移行します。
ドライバは FTDI Chips というメーカーのサイトから入手。
http://www.ftdichip.com/Drivers/VCP.htm
USBシリアルのドライバは「Virtual COM Port Drivers」、略して 「VCP Drivers」だそうです。

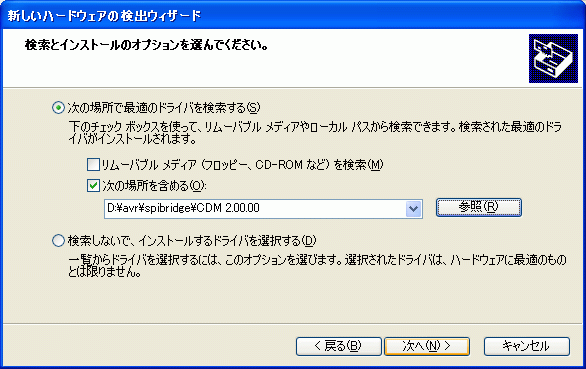

◆ ドライバのファイルを解凍しておきます。 ドライバのファイル選択。

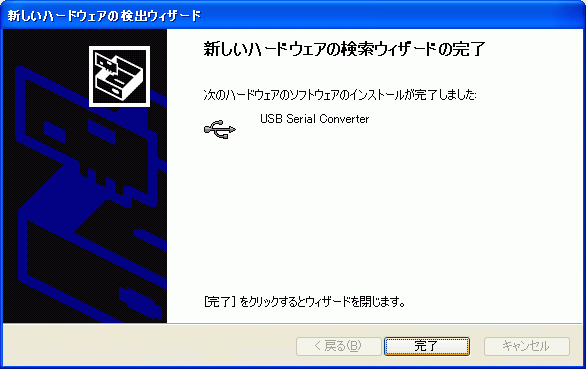

◆ドライバのインストール完了。

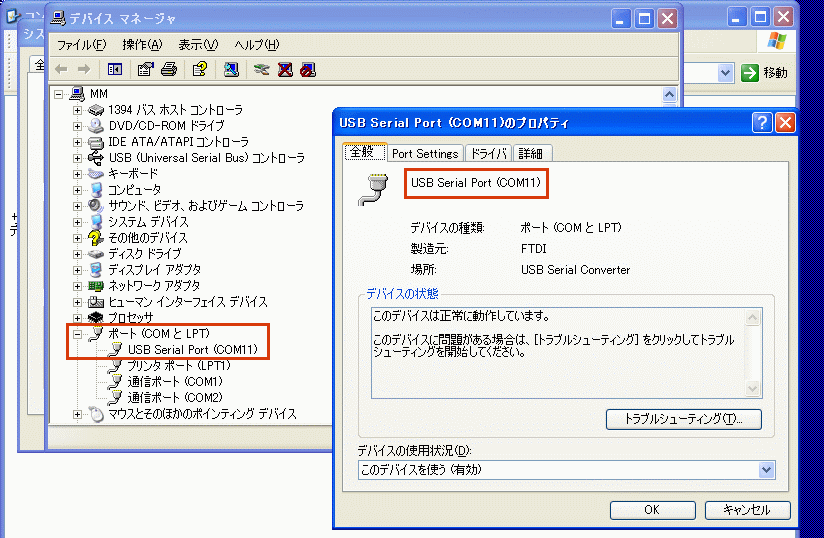

◆ コントロールパネル-システム-デバイスマネージャを選択して、ドライバが入っているかの確認。COMポート番号も確認しておく。

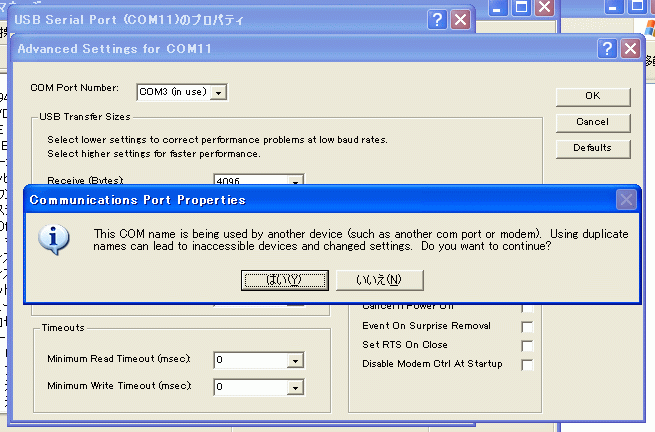

◆ デバイスマネージャからドライバの設定画面へ。 プロパティでCOMポート番号を強制的に変えてみました。 COMポート番号がぶつからないよう注意してください。 HSPのプログラムだとCOMポート番号が10未満でないと開けない問題があります。1〜9の値に設定しておいた方がよさそうです。

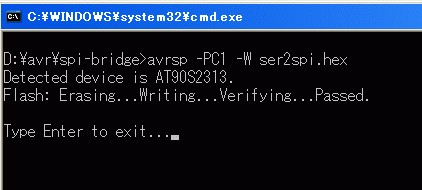

◆ ChaNさんの「avrsp.exe」を使ってマイコンの書き込み。 USBポート経由でファームが焼けます。動いて感激。
たとえばCOMポート番号が3だとすると、「-PB3」とします。スイッチは「-PCx」ではなく「-PBx」です。「-PCx」だとエラーになりますので注意。

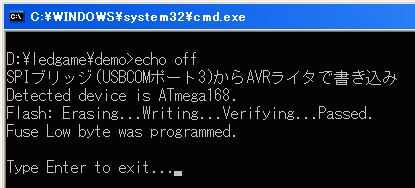

出荷時デモプログラムの「PROG4」を実行すると、USBポートからシリアルデータをパソコン側へ送信できます。 ハイパーターミナルなどを使って受信してみてください。
