LEDでは画面写真を撮りにくいため、デジタルなキャプチャ機能を作りました。
[DOWNLOAD]「LED Game Capture」画面キャプチャ用ユーティリティ（ソースファイルとサンプルLEDファイルのセットです。フリーソフトです。HSP 3で動作します。）

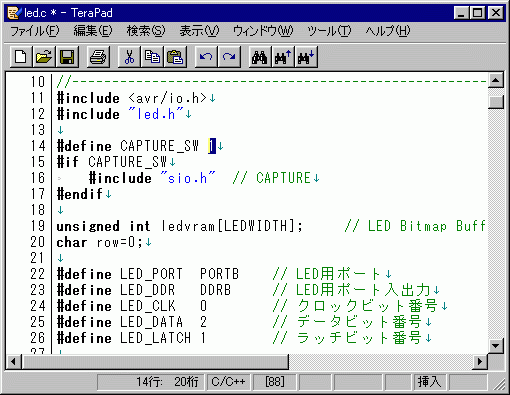

（1）LEDゲーム側のソースファイル“led.c”のCAPTURE_SWを1にしてリビルドします。
（2）パソコンとLEDゲームをAVRライタで接続します。
LEDゲームの電源を入れます。出荷時設定のマイコンは内部発振8MHzに設定しています。
動作電圧を3V〜5Vにしない（温度25℃時）と正しく動きませんので、注意してください。
この状態ではマイコンはリセットされています。
なお、対応しているAVRライタはChaNさん仕様のものだけです。

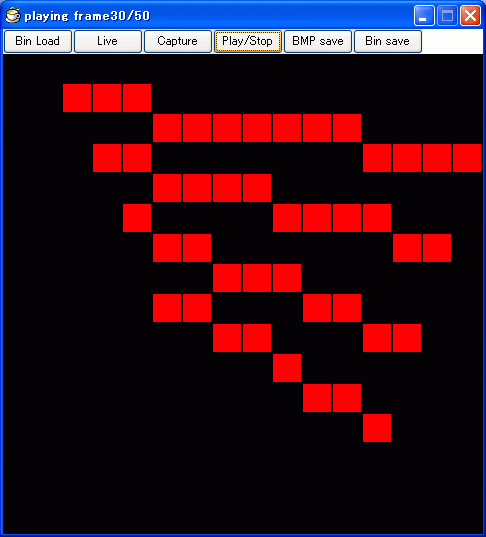

（3）“ledcap.hsp”を実行します。「Live」ボタンを押すと、マイコンのリセット状態が解除され、プログラムが動き出します。「Capture」ボタンを押すと画面がパソコンのメモリに取り込まれます。 画像の取り込みは画面更新256回に対して1回の割合で行います（ソースの修正で変更可能）。 画像の取り込み枚数は50枚です。
「Bin save」ボタンを押すと、バイナリ（LEDファイル）として保存できます。

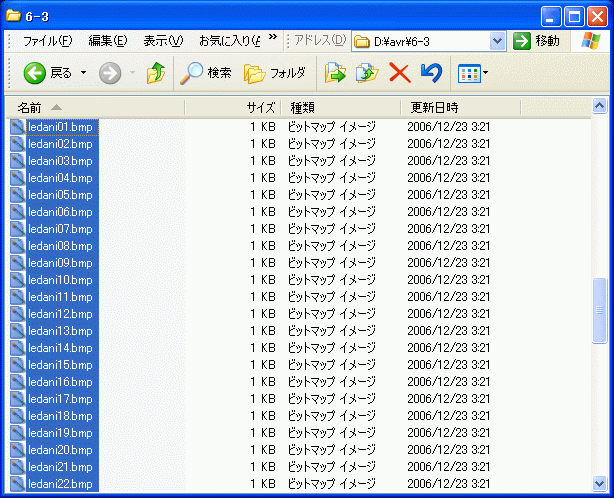

（4）「BMP save」ボタンを押すと、
カレントディレクトリに“ledani01.bmp”〜“ledani50.bmp”のBMPファイルが作られます。
一気に50個のファイルが作られますのでご注意ください。

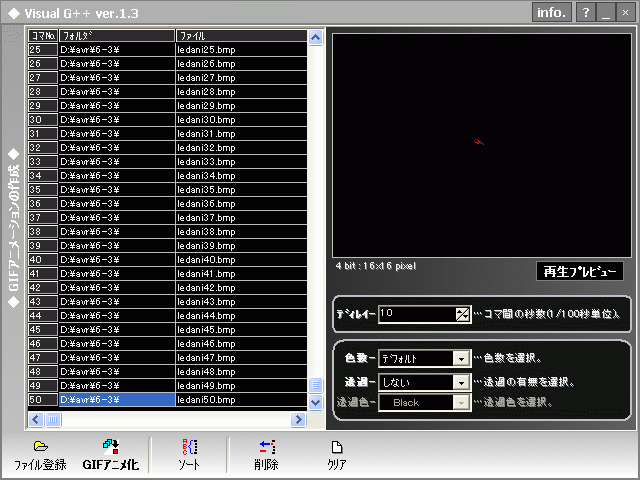

（5）BMPファイルを動画GIFファイルに変換します。変換には、「Visual G++」を使いました。 「Visual G++」はLNsoft Entertainmentの製作によるフリーソフトです。
（6）htmlファイルにIMG SRCタグで貼り付けて完成です。サイズが小さいのでwidth/heightを追記して拡大します。
（参考）キャプチャ時通信データフォーマット
設定は9600bps、8bitデータ、パリティなし、ストップビット1。1画面あたりのデータは32+1バイト、または64+1バイト。
赤色のデータだけ転送する場合、
===============================（データ開始）
[スタートバイト]キャラクターコード(0x40)
-------------------------------（赤色レイヤー32バイト）
+0ライン目 [下位8bit][上位8bit]
：
（中略）
：
+15ライン目 [下位8bit][上位8bit]
===============================（1画面分終了。以下、繰り返し）
赤色+緑色のデータを転送する場合、
===============================（データ開始）
[スタートバイト]キャラクターコード(0x41)
-------------------------------（赤+緑色レイヤー64バイト）
赤色 +0ライン目 [下位8bit][上位8bit]
緑色 +0ライン目 [下位8bit][上位8bit]
：
（中略）
：
赤色 +15ライン目 [下位8bit][上位8bit]
緑色 +15ライン目 [下位8bit][上位8bit]
===============================（1画面分終了。以下、繰り返し）
（参考）LEDバイナリファイルフォーマット。拡張子はLEDです。
===============================（1画面目 赤色レイヤー32バイト）
+0ライン目[下位8bit][上位8bit]
：
（中略）
：
+15ライン目 [下位8bit][上位8bit]
-------------------------------（1画面目 緑色レイヤー32バイト）
+0ライン目 [下位8bit] [上位8bit]
：
（中略）
：
+15ライン目 [下位8bit][上位8bit]
===============================
：
（以下、50画面分まで繰り返し）
===============================
[EOF]
